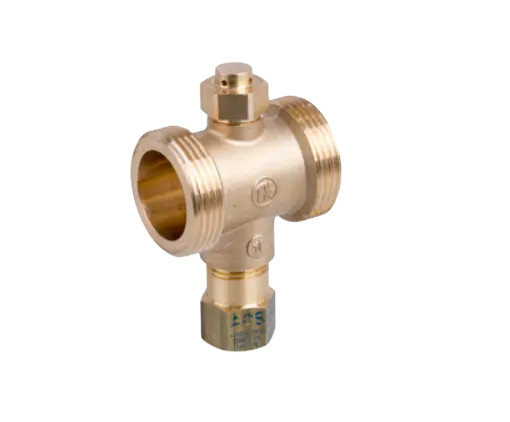

GIACOMINI R148HP fagyvédelmi szelep monoblokkos hőszivattyúhoz, 5/4" K

GIACOMINI R148HP fagyvédelmi szelep monoblokkos hőszivattyúhoz

Hogyan működik a fagyvédelmi szelep?

A fagyvédelmi szelep működési elve egyszerű, ha bármilyen probléma miatt a hőszivattyú hosszabb időre leáll (pl áramszünet), és a rendszerben lévő vízhőmérséklet eléri az 1 °C-ot, a szelep kinyit. A rendszerben keringő vizet így leereszti, ezzel biztosítva azt, hogy a keringetett víz nem fagy meg, és teszi tönkre a hőszivattyút.

Amint a rendszer újra működésbe lép, és a benne keringő vízhőmérséklet eléri a 4 °C-ot, a szelep bezár, és a hőszivattyú visszatér a normális működéshez.

Műszaki paraméterek

• Víz közeg
• Használható a következő külső hőmérskélet tartományig: -30 °C - +60 °C
• A leeresztéshez szükséges folyadékhőmérséklet: 1 °C
• A lefolyó elzárásához szükséges folyadékhőmérséklet: 4 °C
• Maximális üzemi nyomás: 8 bar
• Pontosság: +- 1 °C

A hiszterézis tartomány

Ha a fagyásvédelmi szelep leeresztője zárva van, akkor mindaddig zárva marad, amíg a víz hőmérséklete 1 °C alá nem csökken. Ha a fagyásvédelmi szelep leeresztője nyitva van, a víz leeresztésével, akkor nyitva marad, és addig ürít, amíg a víz hőmérséklete vissza nem emelkedik 4 °C fölé

Térfogatáram egyenes csövek esetén

• 1" esetén: 60 m3/h
• 1 - 1/4" esetén: 70 m3/h
• 1 - 1/2" esetén: 90 m3/h

A fagyvédelmi szelep telepítése

A Giacomini szelepe csak függőlegesen, a lefolyóval lefelé szerelhető fel, így leeresztés esetén a folyadék a megfelelő irányba áramolhat, jégképződés nélkül. A szelepet nem szabad szigetelni, lefedni, illetve kerülni kell a szifonozást is.

További fontos feltételek

• Az előremenő és a visszatérő csöveken a két szelep között legalább 10 cm távolságot kell tartani
• Az épületen kívül kell elhelyezni, ott ahol a csövek a legalacsonyabb hőmérsékletet érhetik el
• Bármely más hőforrástól távol, esőtől és hótol, illetve közvetlen napfénytől védve
• Gondoskodjunk egy aktív és mindig nyitott automatikus töltőegységről
• Mindenképp alaposan át kell tisztítani a rendszer csöveit telepítés előtt
